Installation d’un système d’alarme anti-intrusion VANDERBILT SPC
Objectif
Ce guide détaille les étapes nécessaires pour installer, configurer et mettre en service un système d’alarme SPC (ACRE Intrusion).
Matériel nécessaire

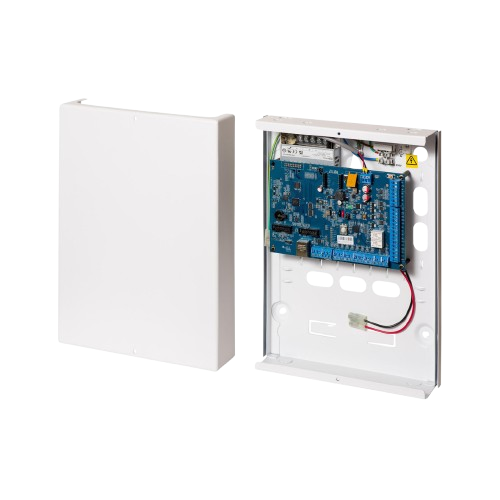

- Centrale SPC (SPC4320, SPC5330…)
- Clavier (SPCK420, SPCK520)
- Détecteurs (IR, double technologie, contacts d’ouverture)
- Sirène intérieure et/ou extérieure
- Batterie
- Alimentation
- Câbles (bus, alimentation, zones)
- Ordinateur avec logiciel SPC Pro
Préparation de l’installation
Avant toute installation :
- Vérifier le plan du site
- Définir les zones :
- Volumétriques
- Périmétriques
- Identifier les emplacements :
- Centrale
- Claviers
- Détecteurs
- Sirènes
Câblage

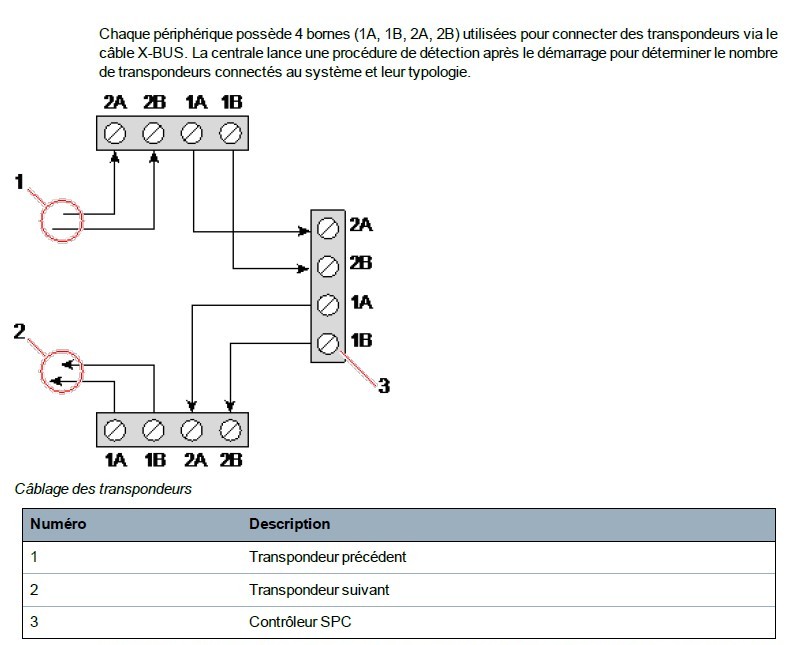

Bus (claviers et modules)
- Respecter les polarités :
- 2A / 2B vers 1A / 2A etc...
- N'oubliez pas de veiller à ce que les roues codeuses soient bien dans leur position

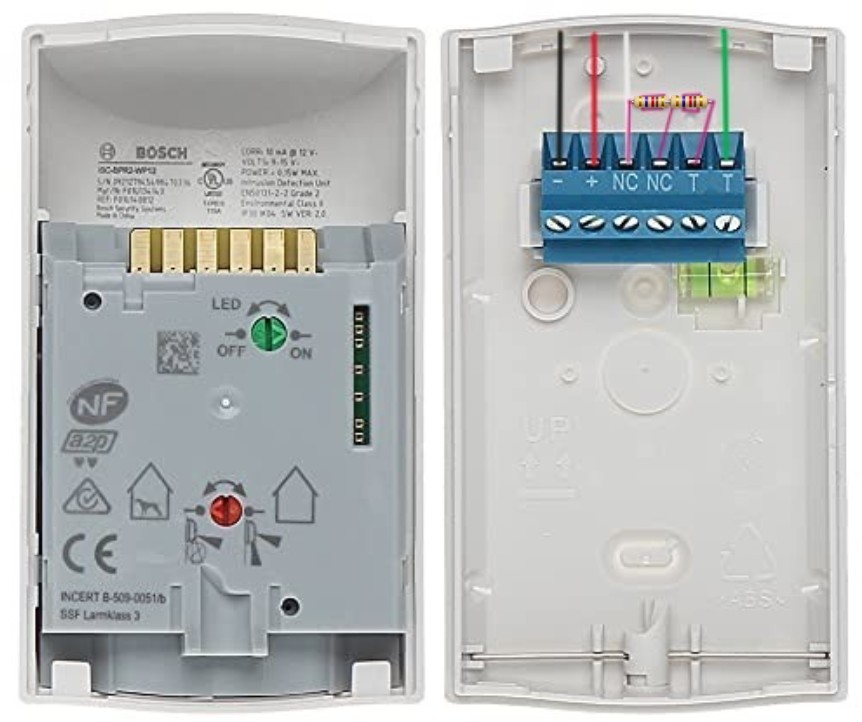

Détecteurs IR
- Alimenter en 12V
- Raccorder sur les entrées de zones
- Gérer les résistances (1K pour le système Harmonia/4,7K pour la Vanderbilt)

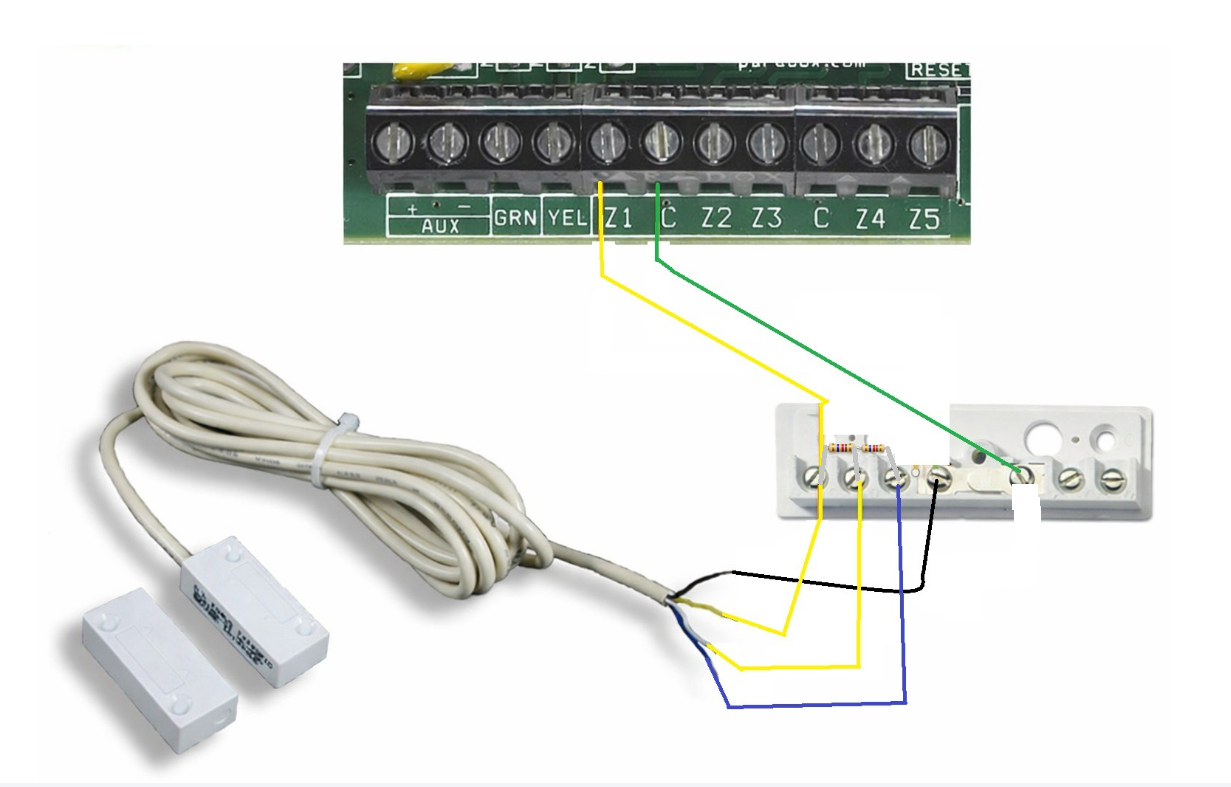

Détecteurs D'ouverture
- Raccorder sur les entrées de zones
- Gérer les résistances (1K pour le système Harmonia/4,7K pour la Vanderbilt)
- Respecter les couleurs ARGOS

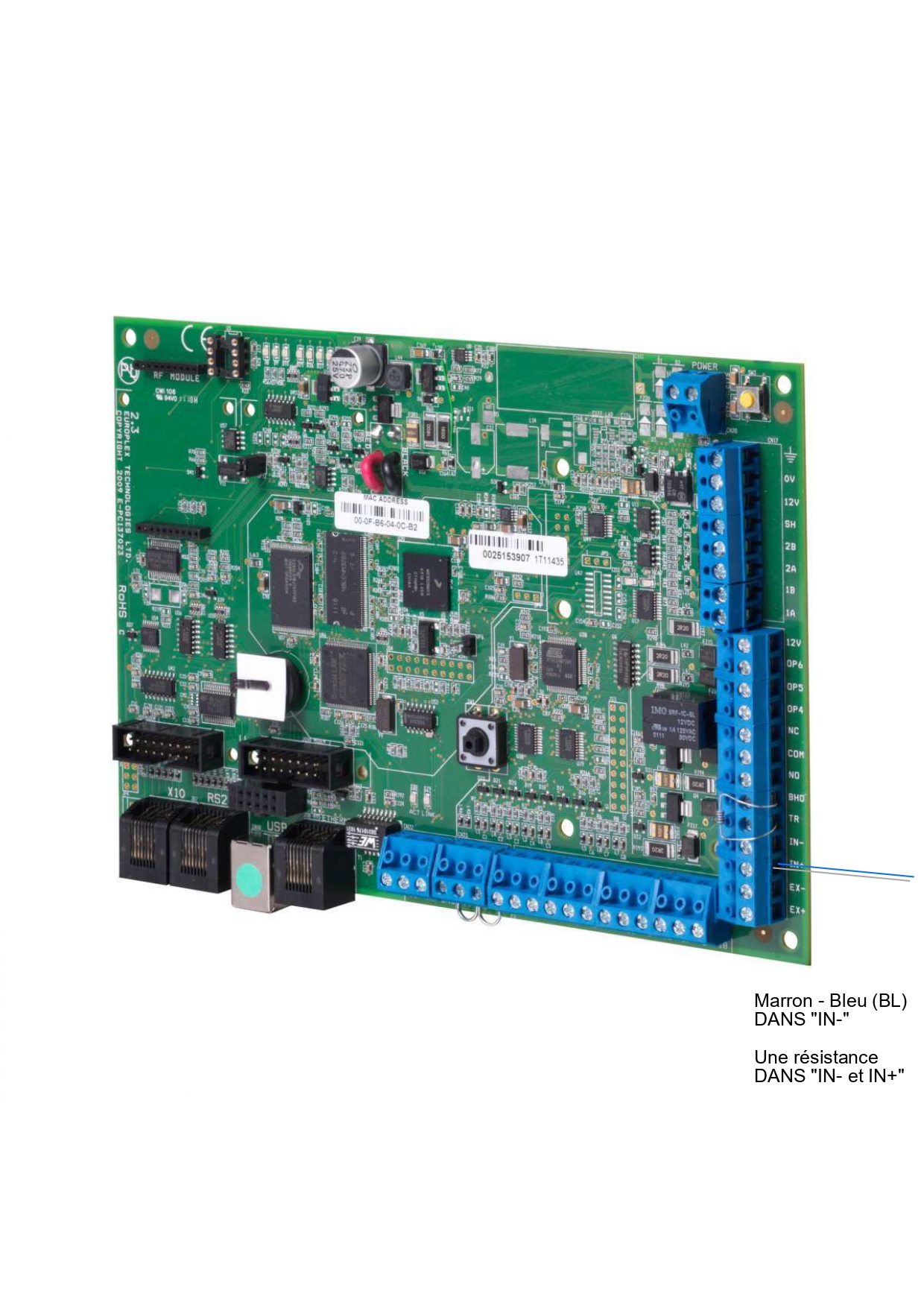

Sirène
- Raccorder sur la sortie IN+/IN- en mettant une resistance sur les 2 bornes et votre blocage sur IN-
- Gérer l’auto-protection
Mise sous tension
- Brancher la batterie
- Alimenter la centrale
- Vérifier :
- Démarrage correct
- Clavier fonctionnel
- Faites les premières étapes proposées sur le clavier

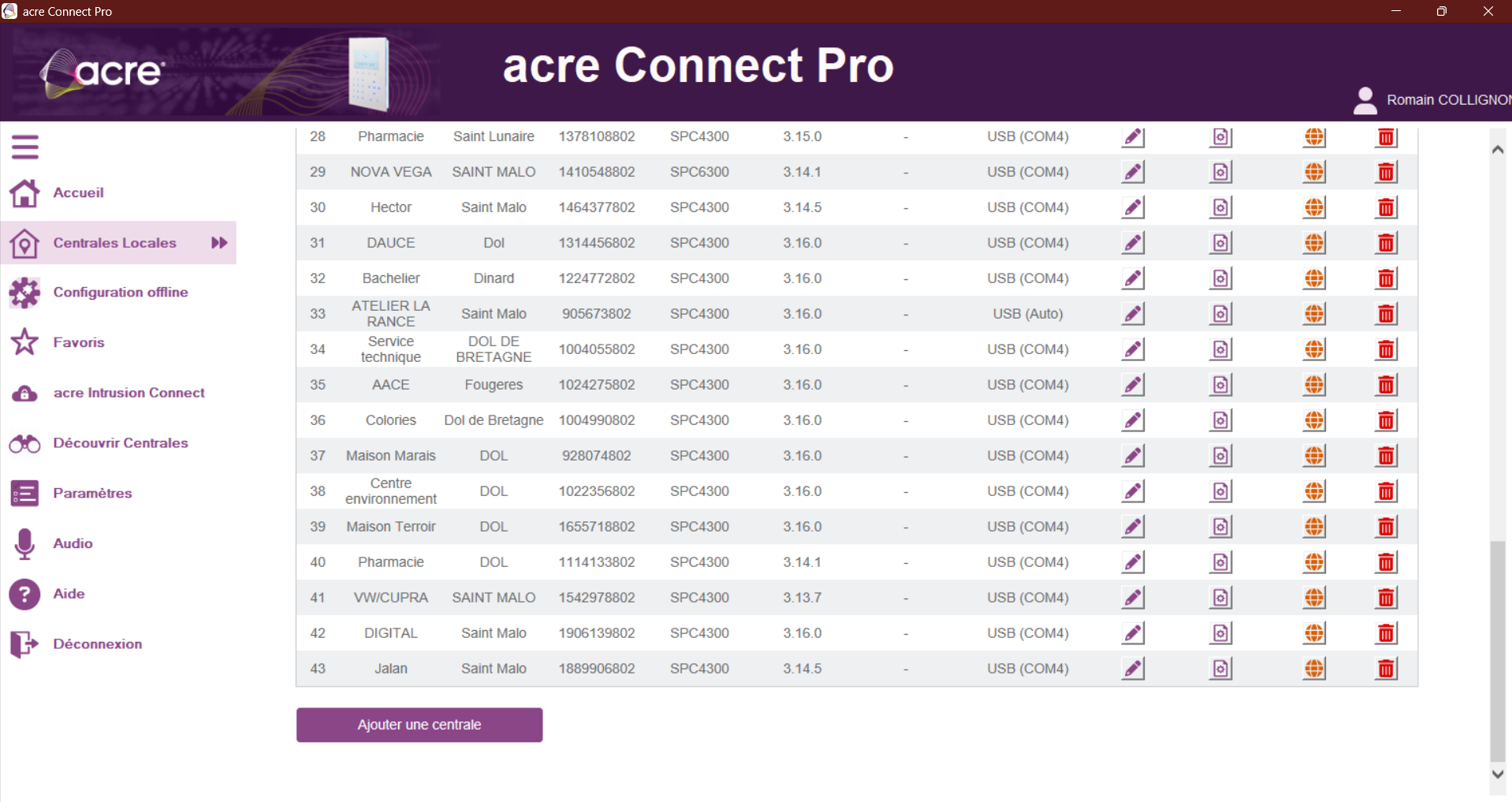

Connexion à la centrale
- Connecter le PC en USB sur la centrale (Câble TYPE A IMPRIMANTE)
- Lancer SPC Connect PRO (disponible gratuitement sur le site ACRE)
- Ajouter votre centrale en suivant les instructions
- Se connecter avec les identifiants installateur
Configuration de base
Gestion des accès
- Modifier le code installateur
- Créer les utilisateurs ( Code ARGOS et OMEGA en priorité)
Configuration des zones
- Nommer chaque zone clairement
- Définir le type :
- Instantanée
- Temporisée
- 24h ....
- Associer aux secteurs si le site en possèdent
Configuration des secteurs
- Créer les secteurs (ex : entrepôt gauche, entrepôt droit)
- Affecter les zones correspondantes
Temporisations
- Temps d’entrée
- Temps de sortie

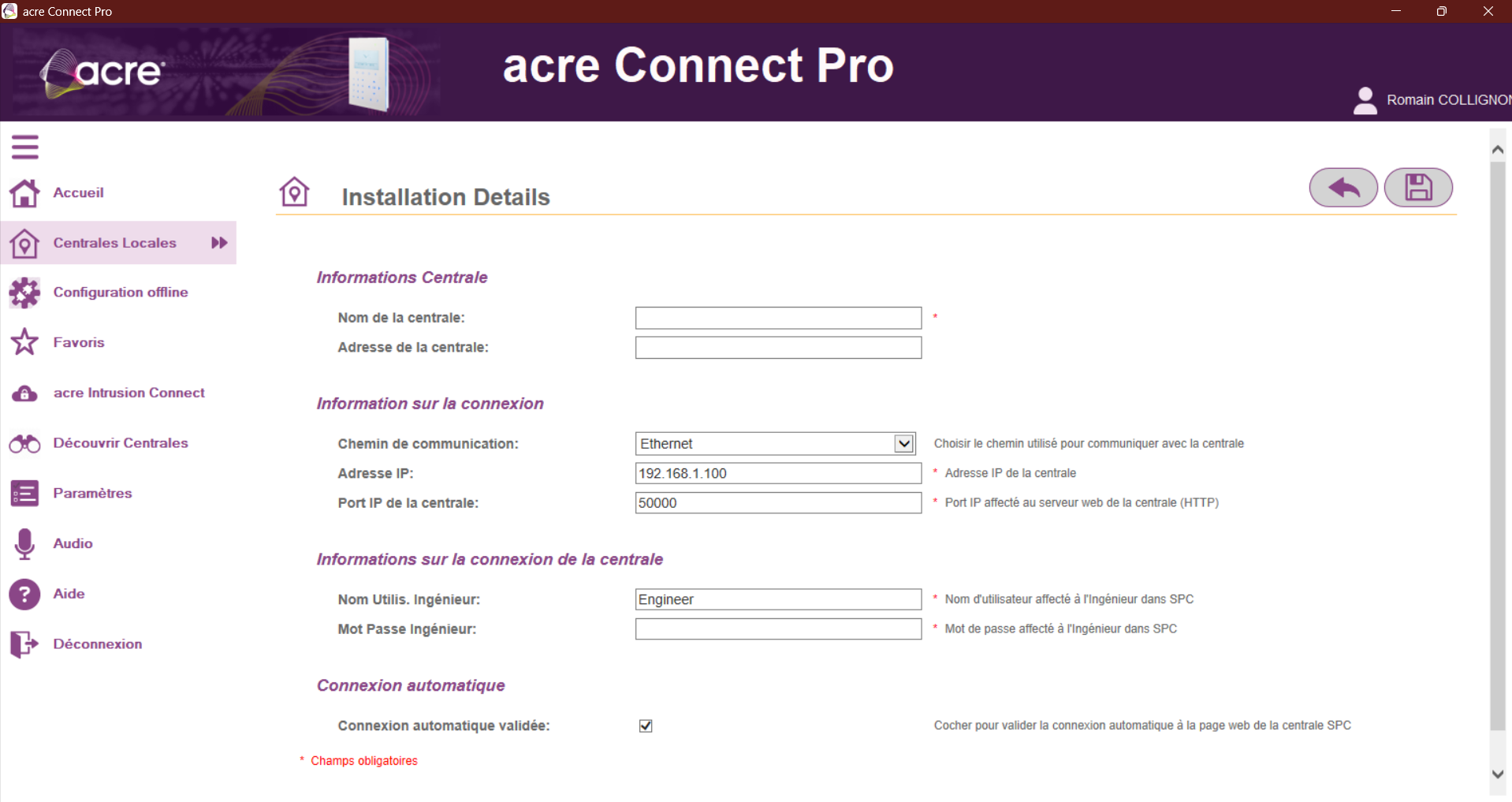

Configuration réseau
- Définir une adresse IP fixe ou activer le DHCP si possible
- Configurer :
- Adresse IP
- Masque
- Passerelle
- DNS
Accès à distance
- Ajouter votre centrale sur le compte SPC (Cloud) ARGOS
Configuration des sorties
- Sirène
- Voyant
- Autres sorties programmables
Tests de fonctionnement
- Test de chaque détecteur
- Test armement / désarmement
- Test sirène
- Test coupure secteur
Sécurisation
- Modifier tous les mots de passe
- Désactiver les accès inutiles
- Vérifier les journaux d’événements
Mise en service
- Former l’utilisateur
- Expliquer :
- Armement
- Désarmement
- Gestion des alarmes
Problèmes fréquents
Détecteur non reconnu
- Vérifier le câblage
- Vérifier la programmation de la zone
Clavier hors ligne
- Vérifier le bus
- Vérifier l’adressage
Problème de connexion
- Vérifier l’adresse IP
- Vérifier le réseau
Conseils professionnels
- Nommer clairement tous les équipements (Dymo)
- Tester intégralement avant de finir votre chantier
- Sauvegarder la configuration
- Documenter l’installation
- Faire votre dossier technique au complet
Conclusion
Une installation correctement réalisée garantit :
- Une sécurité optimale
- Moins de fausses alarmes
- Une maintenance facilitée
